脫硫塔設備工流程:首先，熱煙氣進入預洗滌塔，與飽和硫酸銨溶液接觸，煙氣在此過程中被冷卻，同時，由于飽和硫酸銨溶液中水的蒸發而析出硫酸銨晶體。已被冷卻的煙氣通過除霧器 進入SO2吸收塔。在吸收塔中，氨與水混合成氨液。煙氣中的SO2在此被吸收，與氨反應生成硫酸銨。最后，脫硫后煙氣經120米高的煙囪排入大氣。硫酸銨 溶液被送入預洗滌塔循環利用。預洗滌塔中的硫酸銨料漿進入脫水系統。先經水利旋流器脫水，然后經離心機得到硫酸銨濾餅。從旋流器和離心機回收的清液返回預 洗滌器，循環利用。硫酸銨濾餅被送至造粒系統，得到高利用價值的顆粒硫酸銨肥料，在被火車或者卡車運走前，存放在能容納50,000噸硫酸銨的圓頂儲倉內。

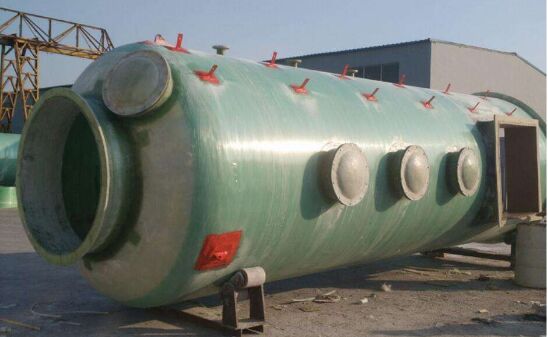

河北華盛節能設備有限公司脫硫塔生產現場實拍大圖；
